鑄鐵方箱-興達機床量具鑄鐵方箱,

鑄鐵方箱主要用于零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求制作各種規格和等高方箱及長方筒。
鑄鐵方箱：按JB/T3411.56-99標準制造，材料HT200。

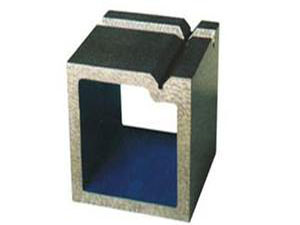

1、用途：方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。方箱是用鑄鐵制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。方箱檢定的環境條件：常溫、常濕。
2、要求：鑄鐵方箱各工作面不能有銹跡、劃痕、裂紋、凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。在方箱內壁應有標牌，并標有規格尺寸，級別出廠編號、制造廠名稱。
4、鑄鐵方箱檢定方法對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向、橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其_值，當誤差方向不一致時取其_正差與_負差_值之和，為該受檢面平面的平面度。

鑄鐵方箱規格	工作面的平面度			工作面的垂直度、平行度及V型槽對底面和側面的平行度
	精度等級（um）
	0級	1級	2級	0級	1級	2級
100×100×100	3.5	7	15	7	15	30
150×150×150	4	9	17	8	18	35
200×200×200	4.5	10	20	9	20	40
250×250×250	5	11	22	10	22	45
300×300×300		12	25		25	50
400×400×400		15	30		30	60
500×500×500			35			70
